Produktname
Eisenbahnbewehrungsstahl (Eisenbahnbewehrungsstahl / Gleisbaubewehrungsstahl)
1. Übersicht
Eisenbahnbewehrungist eine hoch-feste, ermüdungsbeständige-Stahlverstärkung, die speziell dafür entwickelt wurdeEisenbahninfrastruktur, einschließlichGleisplatten, Schwellen, Tunnel, Brücken, Bahnhöfe und Unterbaukonstruktionen. Es bietet kritische Zugfestigkeit und Risskontrolle für Betonelemente, denen es ausgesetzt istdynamische Zugbelastungen, Vibrationen und Umweltbelastungen.
Insbesondere moderne Eisenbahnsysteme -Hochgeschwindigkeitszüge-und schwere Güterverkehrsstrecken- erfordern eine Verstärkung, die kombiniertaußergewöhnliche Ermüdungsbeständigkeit, Duktilität und KorrosionsschutzDies gewährleistet langfristige Stabilität, reibungslosen Betrieb und reduzierte Wartungskosten über Jahrzehnte hinweg.
2. Standards und gleichwertige Qualitäten
| Standard | Gleichwertige Note | Streckgrenze (MPa) | Anwendungsbereich |
|---|---|---|---|
| China (GB/T 1499.2) | HRB500E / HRBF500E / HRB600 | 500–600 | Bewehrung für Gleisplatten und Tunnel |
| USA (ASTM A706/A615) | Klasse 60 / Klasse 75 | 420–520 | Eisenbahnbrücken, Bahnhöfe und Fertigteile |
| Europa (EN 10080) | B500C / B600B | 500–600 | Gleisfundament und Brückendeckverstärkung |
| Indien (IS 1786) | Fe500D / Fe550D / Fe600 | 500–600 | Eisenbahnbauarbeiten und Schwellen |
| Japan (JIS G3112) | SD490 / SD590 | 490–590 | Eisenbahntunnelauskleidungen, Bahnhöfe und Platten |
Bewehrungsstahl der Eisenbahnqualität-muss den Anforderungen entsprechenE-Klasse (hohe-Duktilität)Undkohlenstoffarm schweißbarAnforderungen zur Gewährleistung der Sicherheit und Leistung unter zyklischen dynamischen Belastungen.
3. Mechanische Eigenschaften
| Eigentum | Typischer Bereich | Beschreibung |
|---|---|---|
| Materialtyp | Warm-gewalzter oder thermomechanisch behandelter (TMT) Stahl | Mikrolegiert für hohe Duktilität und Ermüdungslebensdauer |
| Streckgrenze (fy) | 500–650 MPa | Unterstützt schwere statische und dynamische Schienenlasten |
| Ultimative Zugfestigkeit (fu) | 600–800 MPa | Hohe Zugfestigkeit für lange Lebensdauer |
| Dehnung (δ5) | Größer oder gleich 14–18 % | Bietet Duktilität zur Vibrations- und Stoßdämpfung |
| Elastizitätsmodul (E) | ≈ 200 GPa | Sorgt für Steifigkeit und Formstabilität |
| Ermüdungsbeständigkeit | Exzellent | Ausgelegt für Millionen zyklischer Belastungszyklen |
| Bindungsstärke | Exzellent | Verformte Rippen sorgen für eine starke Betonhaftung |
| Schweißbarkeit (CE) | Kleiner oder gleich 0,45 | Geeignet für geschweißte Gleisbewehrungsmatten |
4. Herstellungsprozess
Eisenbahnbewehrungsstäbe werden mit fortschrittlichen metallurgischen Methoden hergestellt, um eine gleichbleibende Festigkeit, Ermüdungsbeständigkeit und Zähigkeit zu erreichen:
Warmwalzen mit kontrollierter Kühlung:Erzielt eine gleichmäßige Mikrostruktur und hohe mechanische Stabilität.
Thermomechanische Behandlung (TMT):Verbessert die Oberflächenfestigkeit und die Duktilität des Kerns.
Mikrolegierung (V, Nb, Ti):Erhöht die Festigkeit bei gleichzeitiger Beibehaltung der Schweißbarkeit.
Beschichtungsmöglichkeiten:Feuerverzinkung, Epoxidbeschichtung oder Zink-{1}Aluminiumlegierung zum Korrosionsschutz.
Schweißbare Zusammensetzung:Gewährleistet die Kompatibilität für vorgefertigte Schienenkomponenten und Käfige.
5. Abmessungen und Standardgewichte
| Durchmesser (mm) | Gewicht (kg/m) | Allgemeine Anwendungen |
|---|---|---|
| 8 | 0.395 | Leichte Verstärkung, vorgefertigte Schienenkomponenten |
| 10 | 0.617 | Gleisplatten und Tunnelauskleidungen |
| 12 | 0.888 | Betonschwellen und Bahnsteigdecks |
| 16 | 1.578 | Untergrundfundamente und Pfeiler |
| 20 | 2.466 | Eisenbahnbrücken und Widerlager |
| 25 | 3.854 | Hochleistungs-Schienensysteme |
| 32 | 6.313 | Große strukturelle Eisenbahninfrastruktur |
Länge:6 m / 9 m / 12 m Standard; Zuschnitt-auf-Länge verfügbar.
Oberfläche:Gerippt/verformt für bessere Haftung.
Bilden:Gerade Stäbe oder Spulen (weniger als oder gleich 12 mm) für die Maschen- oder Käfigproduktion.
6. Hauptmerkmale und Vorteile
✅ Hohe Festigkeit und Ermüdungsbeständigkeit:Entwickelt, um Millionen von Zuglastzyklen standzuhalten.
✅ Überlegene Bindung:Die gerippte Oberfläche sorgt für maximale Haftung auf Beton.
✅ Ausgezeichnete Duktilität:Hält Vibrationen und dynamischen Stößen ohne Ausfall stand.
✅ Korrosionsbeständigkeit:Beschichtete und legierte Typen widerstehen Feuchtigkeit und chemischen Angriffen.
✅ Hohe Schweißbarkeit:Ein niedriges Kohlenstoffäquivalent ermöglicht eine effiziente Vorfertigung.
✅ Stabile Leistung:Minimale Verformung und hohe Maßhaltigkeit.
✅ Lange Lebensdauer:Gebaut für jahrzehntelange zuverlässige Leistung in der Bahninfrastruktur.
7. Bewerbungen

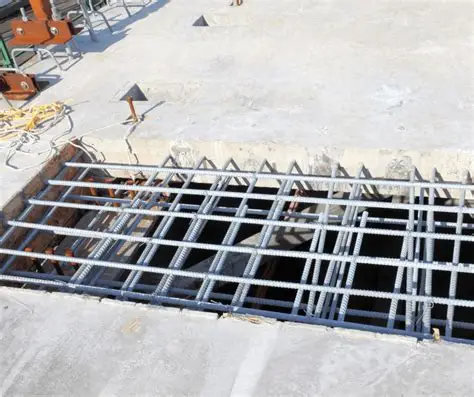

Gleisplatten:Verstärkung für schotterlose Gleisanlagen und Hochgeschwindigkeitsgleise.
Betonschwellen:Bietet Festigkeit und Rissbeständigkeit bei hoher Achslast.
Tunnel und U-Bahnen:Wird zur Auskleidung von Segmenten und Bodenplatten verwendet.
Eisenbahnbrücken und Viadukte:Verstärkung für Decks, Pfeiler und Widerlager.
Bahnhöfe und Bahnsteige:Strukturverstärkung für Plattformen und Stützkonstruktionen.
Stützmauern und Untergrundfundamente:Zur Hangstabilisierung und Bodenretention.
Elektrifizierte Schieneninfrastruktur:Wird in Sockeln für Signalmasten und Kabelkanäle verwendet.
8. Beschichtungs- und Schutzoptionen
| Beschichtungstyp | Beschreibung | Empfohlene Verwendung |
|---|---|---|
| Epoxidbeschichtung (ASTM A775) | Schmelz-gebundene Beschichtung zur Verhinderung von Chloridkorrosion | Tunnel, Bahnhöfe, Seebahnen |
| Feuerverzinkt-(Z180–Z275) | Zinkbeschichtung für Oxidationsbeständigkeit | Küsten- oder feuchtes Klima |
| Zink-Aluminiumlegierung (Galfan) | Hervorragende Haftung und doppelter Korrosionsschutz | Langlebige-Eisenbahnkonstruktionen |
| Edelstahl oder Duplexstahl | Ultimative Korrosionsbeständigkeit und Langlebigkeit | Kritische Bridge- und Hochgeschwindigkeitsprojekte |
9. Herstellung, Schweißen und Handhabung
Biegen:Kaltbiegen gemäß Norm (mindestens 6× Durchmesser Biegeradius).
Schweißen:Verwenden Sie schweißbare Sorten mit niedrigem Kohlenstoffgehalt (z. B. HRB500E, ASTM A706). Überprüfen Sie die Schweißverfahren vor der Fertigung.
Schneiden:Mechanische Scheren oder Sägen; Vermeiden Sie thermisches Schneiden bei beschichteten Stäben.
Lagerung:Trocken und abgedeckt aufbewahren; schützen Beschichtungen vor UV-Strahlung und Abrieb.
Platzierung:Stellen Sie sicher, dass der Stababstand, die Überlappungslänge und die Deckungsdicke richtig sind (größer oder gleich 50 mm bei Sichtbeton).
10. Prüfung und Qualitätskontrolle
Die Eisenbahnbewehrung wird strengen Tests unterzogen, um langfristige Sicherheit und Zuverlässigkeit zu gewährleisten:
Mechanische Tests:Streck-, Zug-, Dehnungs- und Biegetests.
Ermüdungsprüfung:Simulierte dynamische Belastung für Schienenkonstruktionen.
Chemische Analyse:Gewährleistet einen kontrollierten Kohlenstoffgehalt (C kleiner oder gleich 0,25 %).
Schlag- und Zähigkeitsprüfungen:Bestätigt die Duktilität bei niedrigen Temperaturen.
Beschichtungsinspektion:Dicke (DFT), Haftung und Salzsprühbeständigkeit.
Mühlentestzertifikat (MTC):Wird zur vollständigen Rückverfolgbarkeit bereitgestellt (Schmelznummer, Chargen-ID).
Zertifizierung durch Dritte-:SGS, BV oder TÜV auf Anfrage für Infrastrukturprojekte.
11. Vergleich: Eisenbahnbewehrung vs. gewöhnliche Bewehrung
| Eigentum | Baubewehrung | Eisenbahnbewehrung |
|---|---|---|
| Streckgrenze (MPa) | 335–400 | 500–650 |
| Ermüdungsbeständigkeit | Mäßig | Hervorragend (zyklische Belastung getestet) |
| Duktilität | Mäßig | Hoch (E-note) |
| Korrosionsschutz | Optional | Erforderlich (beschichtet/legiert) |
| Lebensdauer | 25–50 Jahre | 50–100 Jahre |
| Typische Anwendung | Gebäude | Gleise, Tunnel, Brücken, Schienenplatten |
12. Verpackung und Lieferung
Pakete:Jeweils 1–3 Tonnen, sicher umreift.
Markierung:Jedes Bündel ist mit Größe, Güteklasse, Standard und Chargennummer beschriftet.
Verpackung:Seetaugliche Exportverpackung mit wasserdichter Umhüllung.
Lieferung:Gerade Stangen oder Spulen (für kleine Durchmesser).
Zertifizierung:Lieferung mit MTC und Inspektionsdokumenten.
13. Relevante Standards und Designcodes
GB/T 1499.2–2018:Warm-gewalzte Rippenstäbe für die Betonbewehrung.
ASTM A706/A775:Schweißbare und mit Epoxid-beschichtete Bewehrungsstäbe.
EN 10080 / Eurocode 2:Verstärkungsstandards für Transportstrukturen.
AREMA-Handbuch (USA):Anleitung zur Verstärkung der Schienenstruktur.
Designspezifikationen der AASHTO LRFD-Brücke:Für Eisenbahnbrückenelemente.
IST 1786:Indischer Bewehrungsstandard für schwere Infrastruktur.
JIS G3112:Bewehrungsstahl der japanischen Eisenbahn-güte.
14. Zusammenfassung
Eisenbahnbewehrungist einspezialisierter HochleistungsbewehrungsstahlEntwickelt, um den anspruchsvollen Bedingungen des Eisenbahnbaus gerecht zu werden -von Hochgeschwindigkeitsbahnplatten bis hin zu unterirdischen Tunneln und Brücken. Es verbindethohe Festigkeit, Duktilität, Ermüdungsbeständigkeit und Korrosionsschutzum maximale Sicherheit und Zuverlässigkeit zu bieten.
Seine hervorragenden mechanischen Eigenschaften und seine lange Lebensdauer machen es zur idealen Wahl fürkritische Eisenbahninfrastruktur, sicherstellenreibungsloser Betrieb, geringerer Wartungsaufwand und langfristige strukturelle Haltbarkeit.
